ถังสแตนเลส: คู่มือการผลิตถังแรงดันและน้ำขนาดเล็ก

ถังสแตนเลสขนาดเล็ก: ขนาดกะทัดรัดมาพร้อมประสิทธิภาพระดับอุตสาหกรรม

ถังสแตนเลสขนาดเล็กไม่ได้เป็นเพียงภาชนะอุตสาหกรรมขนาดใหญ่ในเวอร์ชันลดขนาดเท่านั้น แต่ยังเป็นโซลูชันการบรรจุที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำซึ่งสร้างขึ้นเพื่อรองรับสื่อที่มีความต้องการสูงในสภาพแวดล้อมที่มีพื้นที่จำกัด ความจุโดยทั่วไปมีตั้งแต่ 1 ลิตรไปจนถึงหลายร้อยลิตร และลักษณะเฉพาะที่กำหนดคือถังยังคงให้ความต้านทานการกัดกร่อน ความสะอาด และความน่าเชื่อถือทางกลเท่าเดิมเหมือนกับถังขนาดเต็ม

โลหะผสมที่ระบุอย่างกว้างขวางที่สุดสำหรับถังขนาดกะทัดรัดคือ สแตนเลส304 ซึ่งให้ความต้านทานต่อน้ำ กรดอ่อน และสารประกอบอินทรีย์ส่วนใหญ่ได้ดีเยี่ยมในราคาที่คุ้มค่า การใช้งานที่ต้องสัมผัสกับคลอไรด์ น้ำทะเล หรือสารทำความสะอาดที่มีฤทธิ์รุนแรงควรอัปเกรดเป็น สแตนเลส 316L โดยที่การเติมโมลิบดีนัมจะปิดช่องว่างจากการกัดกร่อนแบบรูพรุนและรอยแยก ในการใช้งานด้านเภสัชกรรมและอาหารที่มีความบริสุทธิ์สูงพิเศษ พื้นผิวภายในขัดด้วยไฟฟ้าซึ่งมีค่าเฉลี่ยความหยาบ (Ra) ต่ำกว่า 0.4 µm ถือเป็นมาตรฐาน โดยขจัดจุดกักเก็บจุลินทรีย์โดยไม่ต้องอาศัยการเคลือบสารเคมี

นอกเหนือจากเกรดวัสดุแล้ว ความหนาของผนังสัมพันธ์กับปริมาตรถังยังเป็นตัวแปรการออกแบบที่สำคัญสำหรับถังขนาดเล็ก เนื่องจากอัตราส่วนพื้นผิวต่อพื้นที่ต่อปริมาตรเพิ่มขึ้นเมื่อเส้นผ่านศูนย์กลางถังลดลง ถังขนาดเล็กที่มีผนังบางจึงได้รับความเค้นแบบห่วงที่สูงขึ้นตามสัดส่วนภายใต้แรงดันภายในมากกว่าถังขนาดใหญ่ที่มีระดับความดันระบุเท่ากัน ผู้ผลิตที่มีชื่อเสียงจะรับผิดชอบในเรื่องนี้โดยการรักษาความหนาของผนังขั้นต่ำให้สอดคล้องกับรหัสการออกแบบ ASME หรือ PED แม้ว่าแรงดันในการปฏิบัติงานของลูกค้าจะต่ำก็ตาม

ถังแรงดันสเตนเลส: มาตรฐานการออกแบบ การให้คะแนน และสิ่งที่ผู้ซื้อต้องตรวจสอบ

ถังแรงดันที่ทำจากสเตนเลสสตีลจะจัดเก็บหรือแปรรูปของเหลว เช่น ก๊าซ ของเหลว หรือตัวกลางแบบผสม ที่ความดันเหนือบรรยากาศ ระดับแรงดันใช้งานซึ่งแสดงเป็นบาร์หรือ PSI เป็นข้อกำหนดเฉพาะที่เป็นผลสืบเนื่องมากที่สุดเพียงข้อเดียว และต้องได้รับการตรวจสอบเทียบกับรหัสภาชนะรับแรงดันที่เกี่ยวข้องก่อนที่จะนำถังเข้าใช้งาน

รหัสการออกแบบหลักและเครื่องหมายรับรอง

รหัสหลักสองข้อที่ควบคุมการผลิตภาชนะรับความดันสแตนเลส ได้แก่:

• ASME BPVC มาตรา VIII ส่วนที่ 1 — มาตรฐานหลักของสหรัฐอเมริกาสำหรับภาชนะรับความดันสูงถึง 3,000 PSI ซึ่งต้องมีการตรวจสอบจากบุคคลที่สามและประทับตรา ASME "U" สำหรับการใช้งานที่ได้รับการควบคุม
• พีอีดี 2014/68/สหภาพยุโรป — European Pressure Equipment Directive ซึ่งกำหนดให้มีการประเมินความสอดคล้องและเครื่องหมาย CE สำหรับเรือที่มีผลิตภัณฑ์ PS × V สูงกว่าเกณฑ์ที่กำหนด
• 150 กิกะไบต์ — มาตรฐานภาชนะรับความดันแห่งชาติของจีน ซึ่งมีการอ้างอิงอย่างกว้างขวางสำหรับถังที่ผลิตในประเทศ

สำหรับถังแรงดันขนาดเล็กที่ใช้ในห้องปฏิบัติการ โรงงานนำร่อง หรือระบบที่ติดตั้งแบบลื่นไถล ผู้ซื้อมักพบถังที่ไม่ใช่รหัส ซึ่งเป็นภาชนะที่ประดิษฐ์ขึ้นตามมาตรฐานการออกแบบภายในของผู้ผลิต แทนที่จะเป็นรหัสที่ได้รับการยอมรับ สิ่งเหล่านี้เป็นที่ยอมรับในเขตอำนาจศาลหลายแห่งสำหรับบริการที่มีแรงดันต่ำหรือไม่ได้รับการควบคุม แต่ต้องมีการประเมินทางวิศวกรรมอย่างเป็นทางการก่อนใช้ในโรงงานที่ได้รับการรับรองหรือสถานที่อันตราย

อัตราแรงดันเทียบกับแรงดันการออกแบบเทียบกับแรงดันทดสอบ

ตัวเลขสามตัวปรากฏบนเอกสารข้อมูลถังแรงดันทุกแผ่น และทำให้ตัวเลขเหล่านี้สับสนเป็นสาเหตุที่พบบ่อยของข้อผิดพลาดในการจัดซื้อ:

การเลือกถังแรงดันทำจากสเตนเลสสตีลที่ได้รับการจัดอันดับที่แรงดันใช้งานสูงสุดที่คาดหวังไว้ไม่ทำให้ความปลอดภัยเพิ่มขึ้นสำหรับแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว การขยายตัวทางความร้อน หรือการเปลี่ยนแปลงกระบวนการในอนาคต วิธีการอนุรักษ์นิยมระบุรถถังที่มี MAWP เป็นอย่างน้อย สูงกว่า 25–30% แรงดันใช้งานปกติซึ่งช่วยรักษาเวลาตอบสนองของวาล์วและอุปกรณ์ระบาย

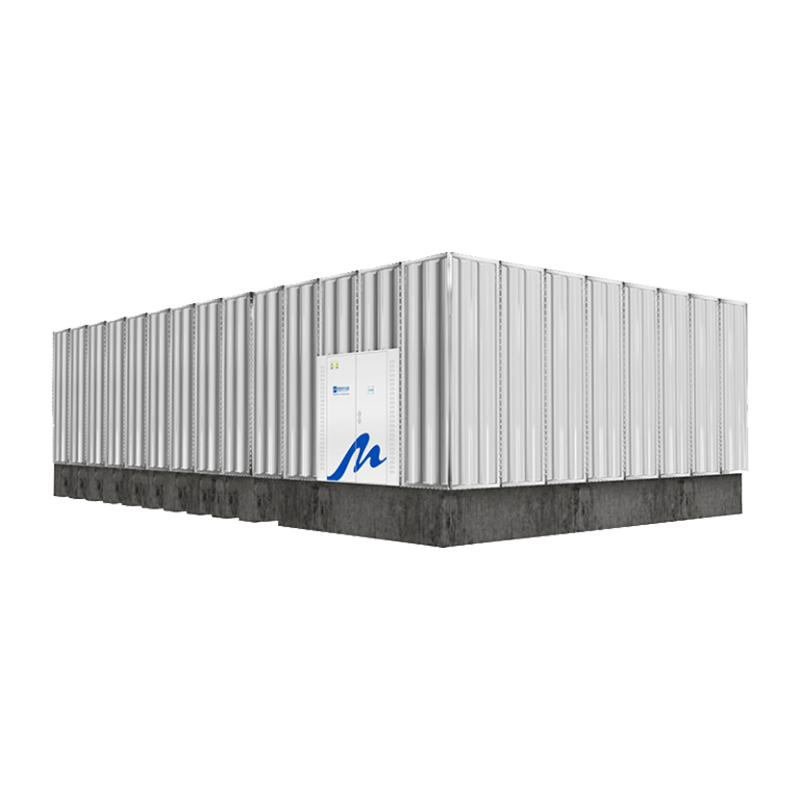

ถังเก็บน้ำสแตนเลส การผลิต: กระบวนการ ความคลาดเคลื่อน และจุดตรวจสอบคุณภาพ

การผลิตถังเก็บน้ำสแตนเลสครอบคลุมหลากหลาย ตั้งแต่ถังเก็บแรงดันบรรยากาศธรรมดาสำหรับน้ำดื่ม ไปจนถึงถังหุ้มที่ซับซ้อนสำหรับระบบทำน้ำร้อนและถังบัฟเฟอร์น้ำเย็นในการใช้งาน HVAC กระบวนการผลิต แม้ว่าภายนอกจะคล้ายกันในการใช้งาน แต่ก็มีความแตกต่างกันอย่างมากในข้อกำหนดด้านคุณภาพการเชื่อม การรักษาพื้นผิว และวิธีการทดสอบ ขึ้นอยู่กับเงื่อนไขการบริการ

ลำดับการผลิตหลัก

1. การรับและการตรวจสอบวัสดุ — ใบรับรองการทดสอบโรงงาน (MTC) ได้รับการตรวจสอบตามข้อกำหนดการสั่งซื้อ โดยยืนยันเกรดโลหะผสม หมายเลขความร้อน และคุณสมบัติทางกล
2. การรีดแผ่นและการขึ้นรูปเปลือก — แผ่นสเตนเลสขึ้นรูปเป็นม้วนตามเส้นผ่านศูนย์กลางที่กำหนด ความคลาดเคลื่อนของรูปไข่สำหรับภาชนะรับแรงดันโดยทั่วไปจะอยู่ที่ ±0.5% ของเส้นผ่านศูนย์กลางระบุตามรหัส ASME
3. การเชื่อม — GTAW (TIG) เป็นกระบวนการที่ต้องการสำหรับการผ่านรูทและถังอาหาร/เกรดยา เนื่องจากมีสะเก็ดไฟต่ำและมีความบริสุทธิ์ของการเชื่อมสูง GMAW (MIG) ใช้สำหรับการเชื่อมโครงสร้างที่มีการสะสมตัวสูงขึ้นบนถังบรรยากาศ ช่างเชื่อมทุกคนต้องมีคุณสมบัติปัจจุบันตามรหัสที่เกี่ยวข้อง (เช่น ASME หมวด IX)
4. การรักษาหลังการเชื่อม — ตะเข็บเชื่อมบนถังสเตนเลสจะถูกผ่านกระบวนการหรือดองเพื่อคืนชั้นพาสซีฟโครเมียมออกไซด์ที่ถูกรบกวนจากความร้อน กรดซิตริกทู่เป็นที่ต้องการมากกว่ากรดไนตริกด้วยเหตุผลด้านสิ่งแวดล้อมและการจัดการด้านความปลอดภัย
5. การติดตั้งหัวฉีดและข้อต่อ — การเชื่อมต่อแบบหน้าแปลนและแบบเกลียว แมนเวย์ พอร์ตท่อระบายน้ำ และการเชื่อมต่ออุปกรณ์ได้รับการเชื่อมและตรวจสอบความต่อเนื่องของการเชื่อมและเส้นทางการรั่วไหล
6. การทดสอบแรงดันและ NDE — การทดสอบอุทกสถิตหรือนิวแมติกยืนยันความสมบูรณ์ของโครงสร้าง วิธีการตรวจสอบแบบไม่ทำลาย (NDE) เช่น การถ่ายภาพรังสี (RT) การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) หรือการตรวจสอบการเจาะทะลุด้วยสีย้อม (PT) ใช้กับตะเข็บเชื่อมตามข้อกำหนดของรหัส

ข้อกำหนดด้านน้ำดื่มและสุขาภิบาล

ถังเก็บน้ำที่มีไว้สำหรับการสัมผัสน้ำดื่มมีภาระผูกพันในการปฏิบัติตามข้อกำหนดเพิ่มเติมนอกเหนือจากความสมบูรณ์ของโครงสร้าง ในสหรัฐอเมริกา โดยทั่วไปแล้วถังเก็บน้ำจะต้องปฏิบัติตามมาตรฐาน NSF/ANSI 61 ซึ่งรับรองว่าวัสดุไม่ชะล้างสารปนเปื้อนลงในน้ำดื่มในระดับที่สูงกว่าเกณฑ์ด้านสุขภาพที่กำหนดไว้ โครงการในยุโรปอ้างอิง European Drinking Water Directive (2020/2184/EU) และมาตรฐาน EN ที่เกี่ยวข้อง ผู้ผลิตที่ให้บริการตลาดน้ำดื่มจะต้องจัดทำเอกสารการตรวจสอบย้อนกลับของวัสดุอย่างครบถ้วน และใช้เฉพาะอีลาสโตเมอร์ที่จดทะเบียนใน NSF สำหรับปะเก็นและซีล

การตกแต่งพื้นผิวภายในยังมีบทบาทในทางปฏิบัติต่อคุณภาพน้ำ: โรงสี 2B หรือ BA โดยทั่วไปเป็นที่ยอมรับสำหรับการเก็บน้ำเย็นในบรรยากาศ ในขณะที่ระบบน้ำร้อนที่ทำงานสูงกว่า 60°C ได้ประโยชน์จากการขัดพื้นหรือภายในด้วยไฟฟ้าซึ่งช่วยลดการยึดเกาะของตะกรันและทำให้การตรวจสอบตามระยะเวลาทำได้ง่ายขึ้น สำหรับถังในระบบหมุนเวียน โซนนิ่งทั้งหมด - ขาตายที่ยาวกว่าเส้นผ่านศูนย์กลางท่อสามเส้นเป็นจุดตัดมาตรฐาน - ควรกำจัดออกในขั้นตอนการออกแบบเพื่อป้องกันการตั้งอาณานิคมของแบคทีเรีย

เวลานำ การปรับแต่ง และสิ่งที่ต้องระบุเมื่อสั่งซื้อ

ถังเก็บน้ำสแตนเลสมาตรฐานที่มีรูปแบบหัวฉีดทั่วไป จัดส่งจากผู้ผลิตที่เชี่ยวชาญภายใน 4-10 สัปดาห์ เรือแบบกำหนดเองเต็มรูปแบบ — เส้นผ่านศูนย์กลางที่ไม่ได้มาตรฐาน การออกแบบแบบมีแจ็คเก็ต คอยล์ทำความร้อนในตัว หรือภาชนะที่มีการประทับรหัสซึ่งต้องมีจุดยึดการตรวจสอบโดยบุคคลที่สาม โดยทั่วไปจะต้องใช้เวลา 10–20 สัปดาห์ ขึ้นอยู่กับงานในมือของร้านค้าและความซับซ้อนของแพ็คเกจเอกสาร NDE ที่จำเป็น

ข้อกำหนดการซื้อถังเก็บน้ำสแตนเลสแบบประดิษฐ์ที่สมบูรณ์ควรประกอบด้วย:

• กำลังการผลิต (ลิตรหรือแกลลอน) และขนาดซองจดหมายโดยรวมหรือข้อจำกัดของพื้นที่
• ช่วงอุณหภูมิในการทำงานและแรงดันใช้งานสูงสุด
• เกรดสแตนเลส (304, 316L, 316Ti, ดูเพล็กซ์ ฯลฯ) และความหนาของผนังขั้นต่ำ
• รหัสการออกแบบที่บังคับใช้และข้อกำหนดการรับรอง (ASME, PED, NSF/ANSI 61 ฯลฯ)
• กำหนดการหัวฉีด: ปริมาณ ขนาด พิกัด และการวางแนวของการเชื่อมต่อทั้งหมด
• ข้อกำหนดการตกแต่งพื้นผิวภายในและภายนอก
• เอกสารที่จำเป็น: MTC, แผนที่การเชื่อม, รายงาน NDE, บันทึกการทดสอบอุทกสถิต

การเลือกถังสแตนเลสที่เหมาะสม: กรอบการตัดสินใจเชิงปฏิบัติ

ด้วยข้อกำหนดเฉพาะของถังสแตนเลส การทำวิศวกรรมมากเกินไปและวิศวกรรมน้อยเกินไปทำให้เกิดต้นทุนที่แท้จริง การระบุเกรดโลหะผสมหรือการตกแต่งพื้นผิวมากเกินไปบนถังเก็บน้ำในบรรยากาศที่ไม่สำคัญจะเพิ่มต้นทุนการผลิตที่ไม่จำเป็น ความหนาของผนังที่ระบุน้อยเกินไปหรือการละเว้นการรับรองรหัสบนภาชนะรับความดันจะทำให้เกิดความเสี่ยงด้านความปลอดภัยและความรับผิด

กรอบการทำงานเริ่มต้นที่เชื่อถือได้จะประเมินตัวแปรสี่ตัวตามลำดับ: สื่อที่เก็บไว้และการกัดกร่อน (กำหนดเกรดโลหะผสม); ความดันและอุณหภูมิในการทำงาน (กำหนดความหนาของผนัง การออกแบบส่วนหัว และจำเป็นต้องประทับตรารหัสหรือไม่) สภาพแวดล้อมด้านกฎระเบียบและการใช้งานขั้นสุดท้าย (กำหนดการรับรอง เช่น การปฏิบัติตามข้อกำหนด NSF, ASME, PED หรือ FDA 21 CFR) และ พื้นที่ น้ำหนัก และข้อจำกัดในการติดตั้ง (กำหนดรูปทรงของถังและโครงสร้างรองรับ) การทำงานผ่านมิติทั้งสี่นี้ก่อนเข้าหาผู้ผลิต ส่งผลให้ได้ข้อกำหนดที่เข้มงวดมากขึ้น ใบเสนอราคาที่แม่นยำยิ่งขึ้น และกระบวนการอนุมัติที่รวดเร็วยิ่งขึ้น

สำหรับการใช้งานที่อยู่ในขอบเขตระหว่างผลิตภัณฑ์มาตรฐานและการผลิตตามสั่ง เช่น ถังแรงดันสแตนเลสขนาดเล็กที่มีการวางแนวหัวฉีดที่ผิดปกติหรือแรงดันใช้งานที่ไม่ได้มาตรฐาน ช่างประกอบที่มีประสบการณ์มักจะสามารถปรับการออกแบบที่มีคุณสมบัติเหมาะสมที่มีอยู่ได้ แทนที่จะเริ่มต้นใหม่ทั้งหมด ซึ่งช่วยลดทั้งระยะเวลารอคอยสินค้าและขอบเขตของ NDE ที่จำเป็น ผู้ซื้อที่ให้เอกสารข้อมูลกระบวนการโดยละเอียดในขั้นตอนการสอบถามจะได้รับการตอบสนองที่รวดเร็วกว่าและมีคำสั่งเปลี่ยนแปลงหลังการสั่งซื้อน้อยกว่าผู้ซื้อที่อาศัยคำอธิบายด้วยวาจาหรือภาพวาดทั่วไป
